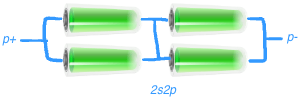

Збірка акумуляторів за схемою 2S2P забезпечує підвищену напругу (завдяки послідовному з'єднанню двох пар елементів — ~7,4 В) та збільшену вдвічі ємність (завдяки паралельному з'єднанню).
⚠️
Важливо: Використовуйте тільки однакові елементи (однієї моделі та партії), попередньо збалансувавши їх за напругою або повністю зарядивши.
Приклад розрахунку:
У цьому випадку ми використовуємо 4 акумулятори типу 21700 ємністю 5000 мАг кожен.

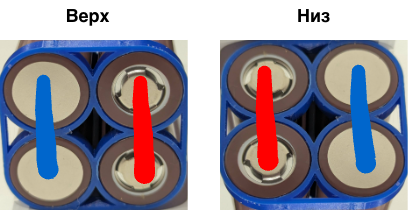

- Паралельне з'єднання (2P): Формуємо два блоки, ємність кожного становить 10 000 мАг.

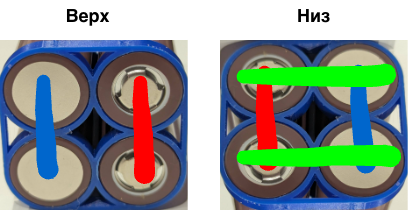

- Послідовне з'єднання (2S): З’єднуємо блоки послідовно («мінус» першого блоку до «плюса» другого).
Результат:
- Напруга: 7,4 В (номінальна)
- Ємність: 10 000 мАг (10 Аг)
- Енергоємність: 7,4В х 10Аг = 74 Вт*год
Вибір та підключення BMS-плати (2S)
Для безпечної та тривалої роботи акумулятора обов'язково встановіть BMS-плату (Battery Management System). Вона захищає елементи від перезаряду, глибокого розряду та короткого замикання.
При виборі зверніть увагу на:
- Конфігурація: Вам потрібна плата саме для 2S (7,4 В / 8,4 В). Кількість паралельних елементів (2P) на вибір плати не впливає.
- Робочий струм: Обирайте плату із запасом за силою струму (наприклад, 20А), щоб вона не перегрівалася під час навантаження.

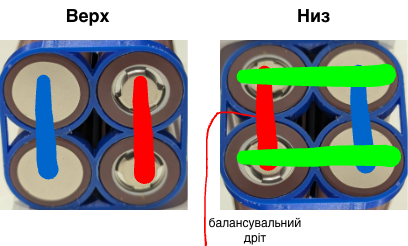

- Балансування: Рекомендую обирати BMS із функцією балансування. Вона вирівнює напругу на обох парах акумуляторів, що значно подовжує термін служби всієї збірки.
- Зарядка: Пам’ятайте, що BMS — це не зарядний пристрій, а контролер захисту. Для заряджання такої збірки використовуйте блок живлення на 8,4 В
Копмоненти:
- Акумулятори. Я особисто замовляв на Nkon
18650 або 21700, але треба чекати пару тижнів. Якщо треба на вже, то можна пошукати на olx, там є і нові і вживані - BMS (Рекомндовано)

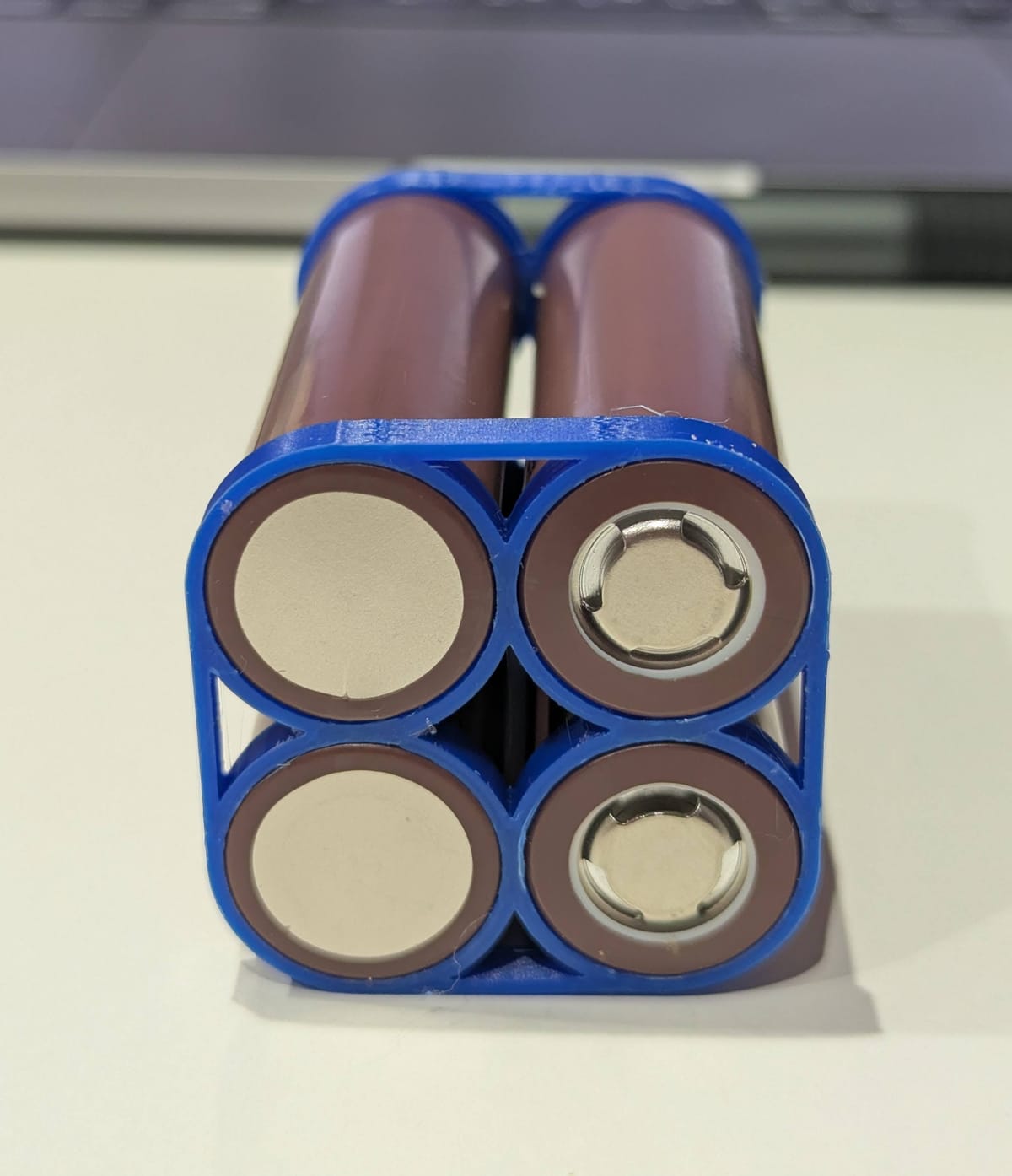

- Тримачі (холдери): Надруковані на 3D-принтері.
- Зварювальний апарат: Для точкового зварювання акумуляторів (опціонально, але рекомендовано)
