Я не є професійним електриком. Я просто ділюся своїм варіантом реалізації, який працює для мене. Все, що ви робите — це ваша відповідальність і на ваш страх і ризик . Якщо ви в цьому не розбираєтеся, краще звернутися за допомогою до професійного електрика — це може врятувати вам життя і житло!
Основний щиток
В мене в квартирі є основний електричний щиток, в якому нема місця для нових елементів. Пару років тому я просив електрика, щоб він встановив мені трьохпозиційний перемикач для підключення зарядної станції. З часом я, нарешті, зібрав свою 24-вольтову збірку і постало питання підключення її до квартири. Так як в щитку не було місця і не було бажання змінювати конфігурацію поточного щитка, бо це процедура затратна як за часом, так і за коштами, було прийнято рішення зібрати окремий щиток під інвертор і батарею. В основному щитку трьохпозиційний перемикач відповідає роботі від мережі напряму в одному положенні і за підключення додаткового щитка для роботи з інвертором в іншому положенні.

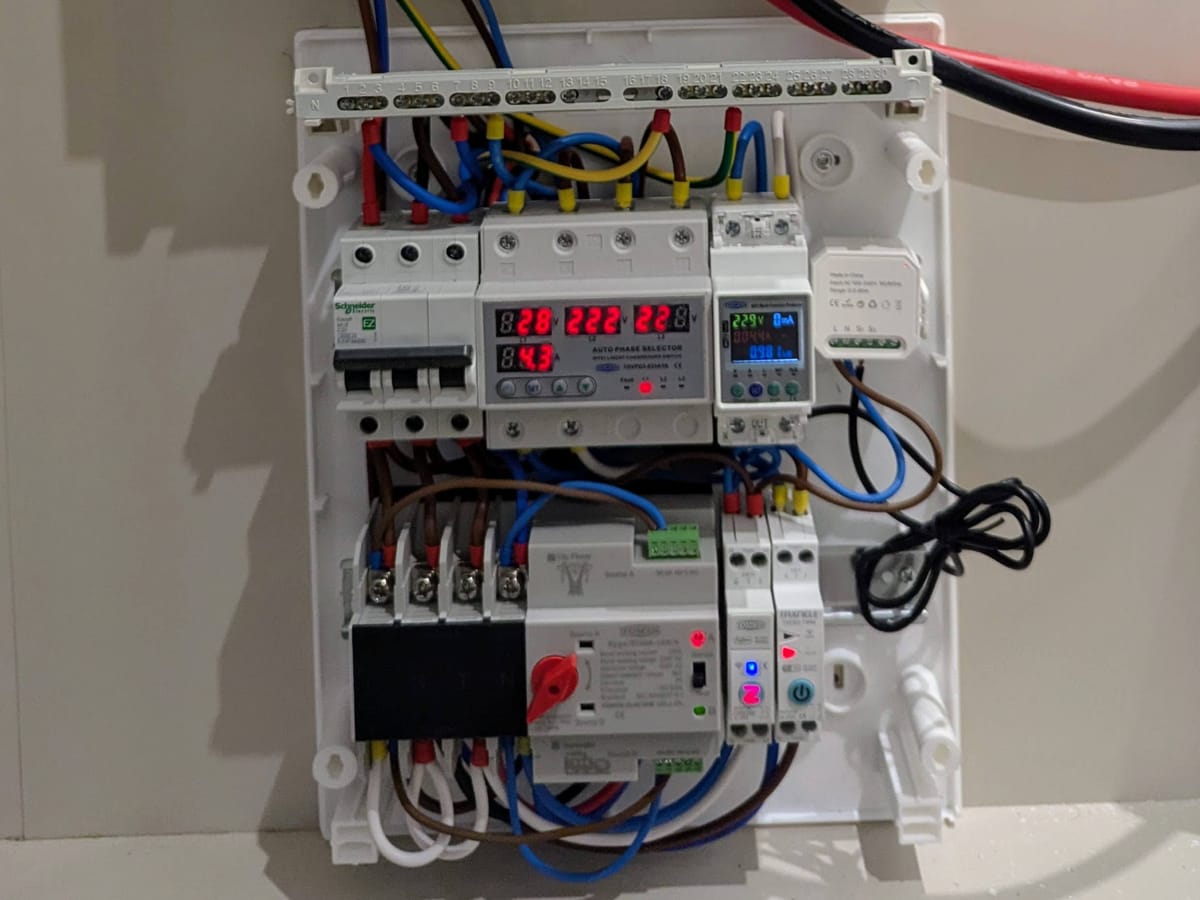

Додатковий щиток
Задачі які повинен виконувати додатковий щиток:
- Відключення мережі
- Автоматичний вибір фази
- Захист від перепаду напруги
- Відключення входу інвертораа
- Відключення виходу інвертора
- Перемикання навантаження на основний щиток при наявності мережі

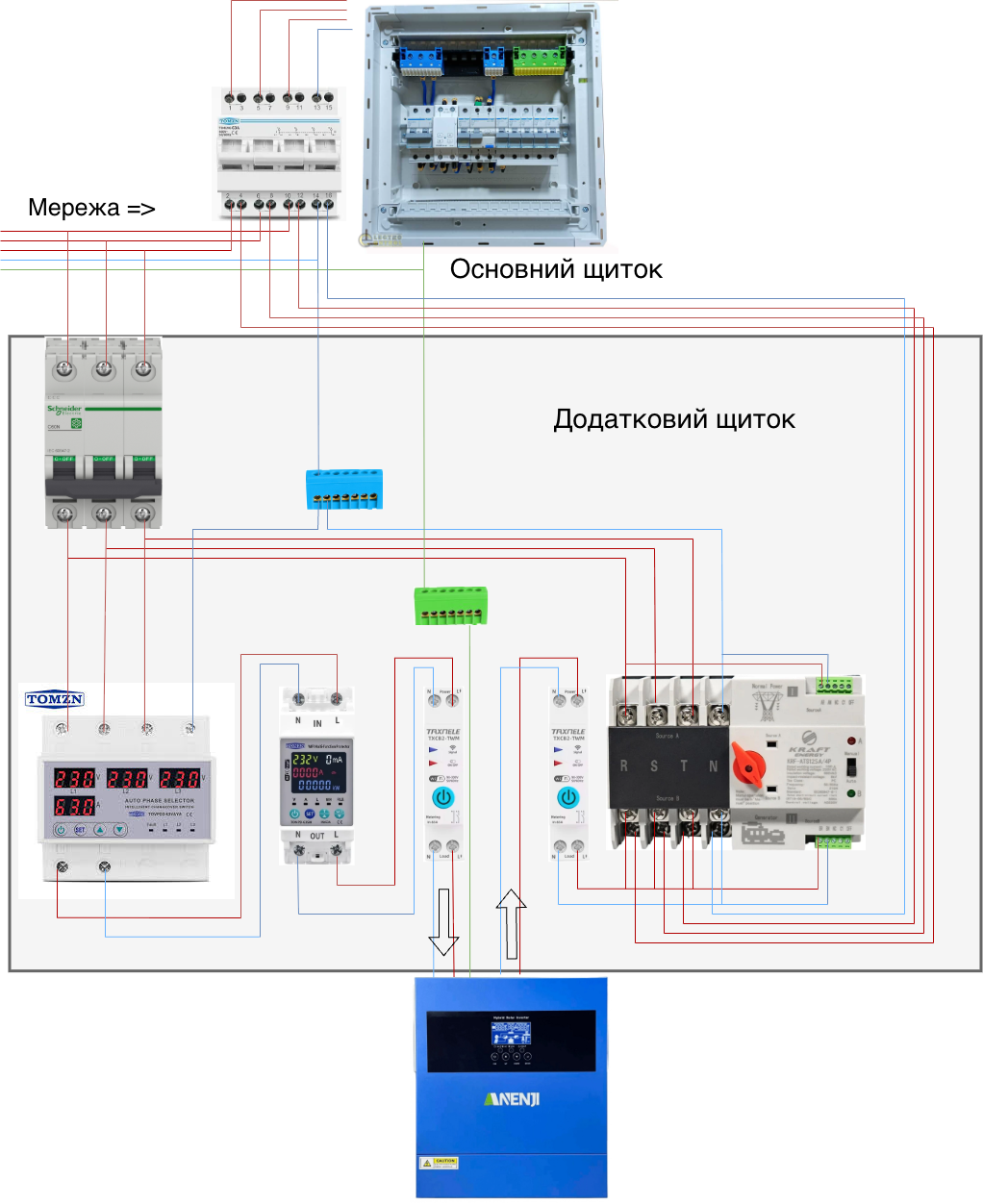

Схема підключення
Список компонентів додаткового щитка
- Автоматичний вимикач Schneider (3P)
- Автоматичний вибір фаз
- Розумне реле
- Розумний автомат х2
- Трьохфазний АВР
- Щиток
- Інструмент + наконечники
- Кабель 6мм2
