Для цього нам знадобиться сонячний ліхтарик з датчиком руху, їх на Аліку предостатньо по ~5 баксів. Шара скажете ви, але не все так райдужно, є декілька моментів які нам доведеться виправити, а саме:
- зазвичай, це малої ємності акумулятор
- нема можливості заряджати акумулятор від мережі
Тож нам потрібно замінити акумулятор на більш ємнісний і додати плату зарядки. Але якщо вбудувати плату зарядки в ліхтарик, то це означає, що нам доведеться його постійно змінати коли він розрядиться. І мені ця ідея від самого початку не сподобалася, тому я вирішив зробити змінний акумуляторний блок який можна замінити не знімаючи ліхтар на підзарядку. Отже, менше слів - більше діла! Поїхали!
Корпус акумулятоного блоку
Так як я не хотів паяти або варити акумулятори, то вирішив спроектувати корпус під 2S холдер для акумуляторів формату 18650 з виходом dc5525 та USB type-c для модуля зарядки

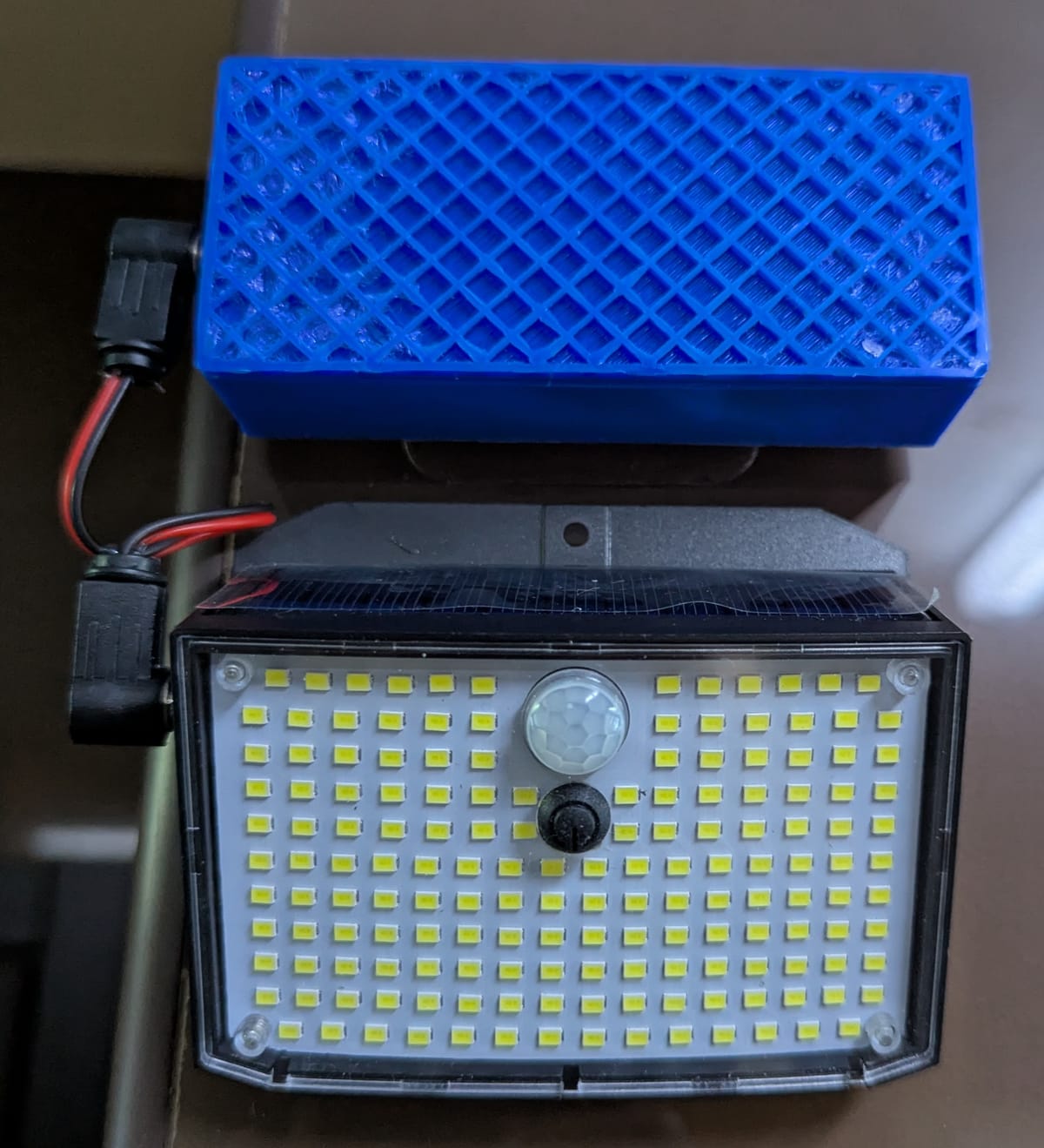

Ось так він виглядає

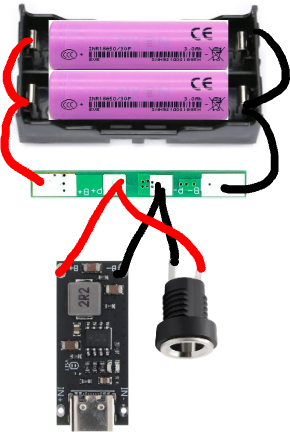

Схема підключення

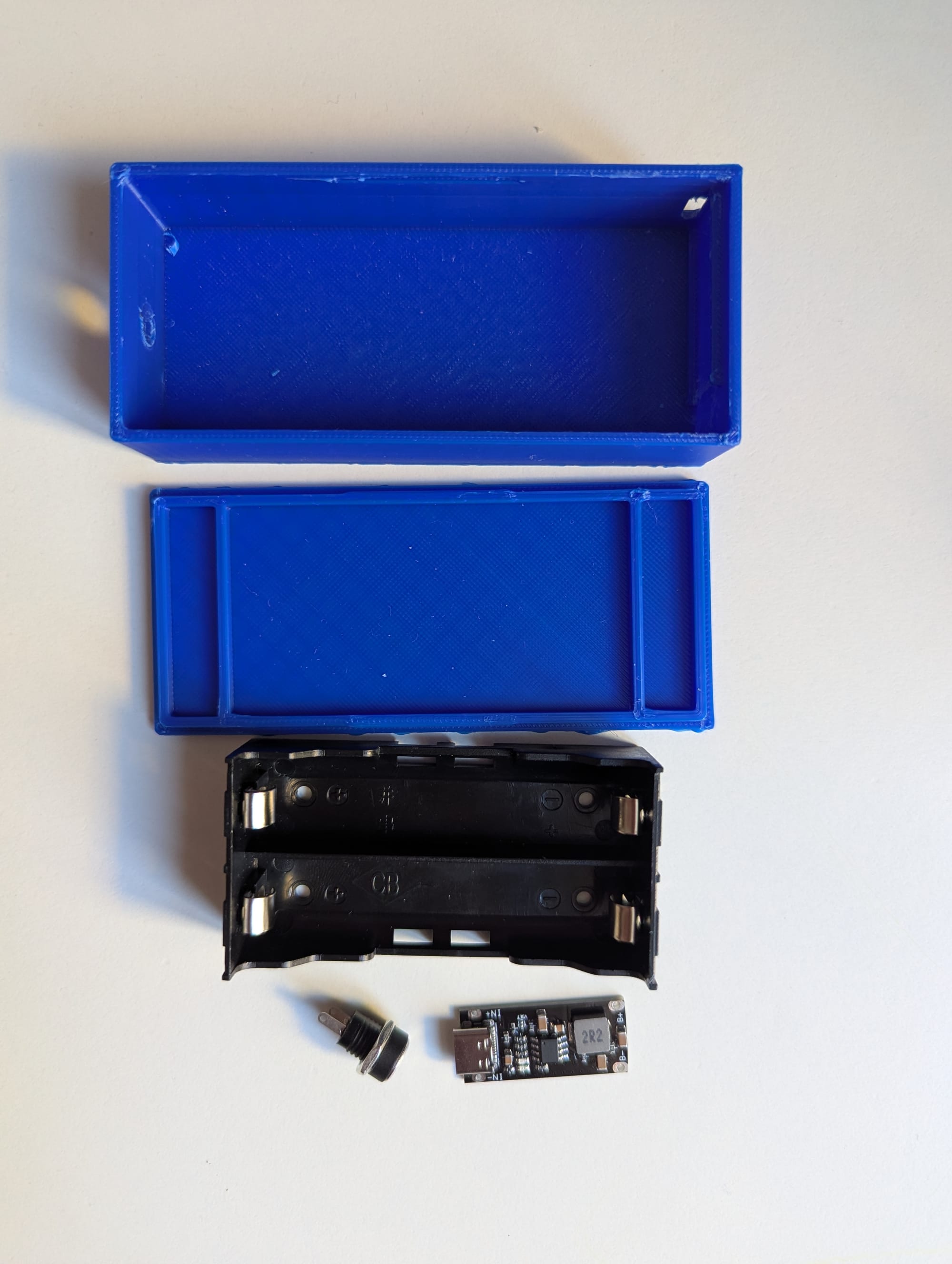

Компоненти
- 18650 2s холдер або smd варіант. Не є обов'язковим, можна спаяти або зварити акумулятори і приклеїти на місце холдера.
! Контакти холдера(акумулятора) потрібно паяти паралельно(плюс до плюса, а мінус до мінуса)! - Акумулятори. Я особисто замовляв на Nkon
18650, але треба чекати пару тижнів. Якщо треба на вже, то можна пошукати на olx, там є і нові і вживані
Акумулятори мають бути спаяні або зварені в збірці 2S
приклад збірки акумулятора 2S2P - модуль зарядки
! Цей модуль зарадяки підійде для 2х паралельно з'єднаних акумуляторів на 3000-3500 мАг ! - конектор dc5525 вхід
- BMS 1s 18650
- 3D модель корпуса
Підготовка ліхтаря
- Потрібно розбірати ліхтар і відпаяти вбудований акумулятор
- Зробити отвір під коннектор dc5525 на одному із боків корпусу ліхтаря (я використовую сверло на 7)
- Припаяти дроти від акумулятора до коннектора dc5525
Схема підключення
Варіанти ліхтарів

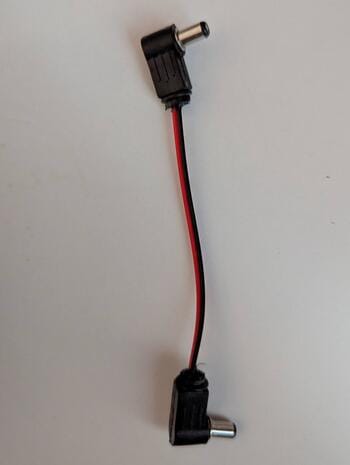

Кабель підключення
Схема підключення
