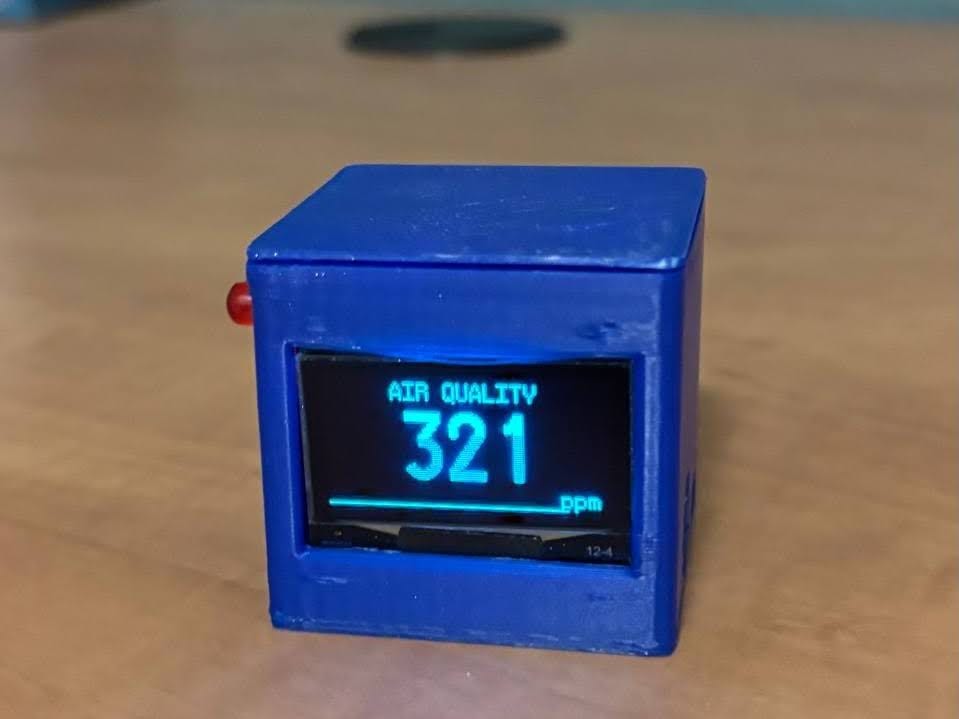

Збираємо сенсор якості повітря з ESP32

Мало хто турбується про якість повітря в приміщені, що може негативно вплинути на наше з вами самопочуття, особливо, це важливо в холодну пору року, коли вікна закриті для збереження тепла. Тому в мене виникла ідея зібрати сенсор якості повітря, який буде сигналізувати блиманням червоного діода про порушення прийнятних для здоров'я значеннь. Побачивши відхилення будемо проводити провітрювання приміщення.

З цим завданням нам допоможе мікроконтролер ESP32 C3 super mini та датчик CO2 SCD40.

Список компонентів

Мікроконтролер ESP32 C3 super mini
Сенсор CO2 SCD40
Екран OLED 1.3"
Модуль зарядки Lion акумулятора 3.7В
Акумулятор 16340
Міні вимикач
Червоний діод
Резистор 330Ом
Дріт використовував від мережевого кабелю (звита пара)

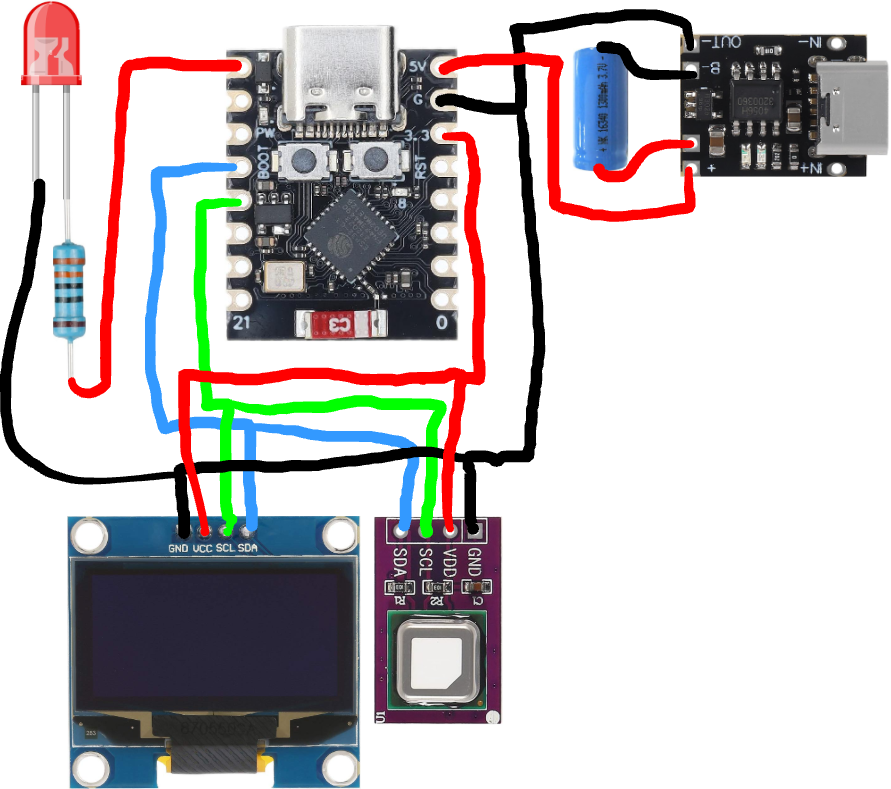

Схема підключення

Програмний код

З коду прибрав скрін, де вказано, що це подарунок для моєї донечки. Все решта без змін.

main.cpp for PlatformIO


#include
#include
#include
#include

// --- CONFIGURATION ---
#define SCREEN_SWITCH_INTERVAL 4000  // Rotate screens every 4 seconds
#define BLINK_INTERVAL 500           // LED blink speed (ms)

#define OLED_SDA 8
#define OLED_SCL 9
#define LED_PIN  5

// --- CO2 THRESHOLDS ---
#define CO2_ALERT_START 1100  // Alarm starts here
#define CO2_ALERT_STOP  1050   // Alarm stops here (Hysteresis)

// --- GRAPHICS DATA ---
// A custom 11x10 pixel Heart icon
#define HEART_WIDTH  11
#define HEART_HEIGHT 11
static const unsigned char heart_bits[] U8X8_PROGMEM = {
  0x08,0x00,
  0xDE,0x07,
  0xFE,0x03,
  0xFF,0x07,
  0xFE,0x07,
  0xFF,0x07,
  0xFE,0x03,
  0xFC,0x01,
  0xF8,0x00,
  0x70,0x00,
  0x00,0x00
};

// Initialize display
U8G2_SH1106_128X64_NONAME_F_HW_I2C display(U8G2_R0, /* reset=*/ U8X8_PIN_NONE);

SensirionI2cScd4x co2;

// Variables
unsigned long lastSwitchTime = 0;
unsigned long lastBlinkTime = 0;
int currentScreen = 0;
uint16_t valCo2 = 0;
float valTemp = 0.0;
float valHum = 0.0;
bool ledState = LOW;
bool isAlarmActive = false;

// --- STARTUP SCREEN: HEALTHY VALUES ---
void showReferenceScreen() {
  display.clearBuffer();

  // Title
  display.setFont(u8g2_font_helvB08_tr);
  display.drawStr(25, 12, "HEALTHY VALUES");
  display.drawHLine(0, 15, 128);

  // Values List
  display.setFont(u8g2_font_profont12_tf);

  display.drawStr(10, 30, "CO2:  < 1100 ppm");
  display.drawStr(10, 45, "Temp: 18 - 26 C");
  display.drawStr(10, 60, "Hum:  40 - 60 %");

  display.sendBuffer();
  delay(3000); // Show for 3 seconds
}

void setup() {
  Serial.begin(115200);

  pinMode(LED_PIN, OUTPUT);
  digitalWrite(LED_PIN, LOW);

  Wire.begin(OLED_SDA, OLED_SCL);

  co2.begin(Wire, SCD40_I2C_ADDR_62);
  co2.startPeriodicMeasurement();

  display.begin();

  // --- SHOW STARTUP SCREENS ---
  showReferenceScreen();

  // Reset timer so the first data screen doesn't switch immediately
  lastSwitchTime = millis();
}

void blinkWarningLed() {
  if (millis() - lastBlinkTime >= BLINK_INTERVAL) {
    lastBlinkTime = millis();
    ledState = !ledState;
    digitalWrite(LED_PIN, ledState);
  }
}

void stopLed() {
  digitalWrite(LED_PIN, LOW);
  ledState = LOW;
}

void drawBigScreen(String label, String value, String unit, bool isWarning) {
  display.clearBuffer();

  // Label
  display.setFont(u8g2_font_profont12_tf);
  int wLabel = display.getStrWidth(label.c_str());
  display.setCursor((128 - wLabel) / 2, 12);
  display.print(label);

  // Value
  display.setFont(u8g2_font_logisoso32_tf);
  int wValue = display.getStrWidth(value.c_str());
  display.setCursor((128 - wValue) / 2, 50);
  display.print(value);

  // Unit
  display.setFont(u8g2_font_profont12_tf);
  int wUnit = display.getStrWidth(unit.c_str());
  display.setCursor(128 - wUnit - 4, 62);
  display.print(unit);

  // Warning Styles
  if (isWarning) {
     display.drawFrame(0, 0, 128, 64);
     display.drawFrame(1, 1, 126, 62);
     display.setFont(u8g2_font_open_iconic_embedded_1x_t);
     display.drawGlyph(2, 10, 73);
     display.drawGlyph(118, 10, 73);
  } else {
     unsigned long elapsed = millis() - lastSwitchTime;
     int progressWidth = map(elapsed, 0, SCREEN_SWITCH_INTERVAL, 0, 128);
     display.drawHLine(0, 63, progressWidth);
  }

  display.sendBuffer();
}

void loop() {
  // 1. Get Data
  bool dataReady = false;
  uint16_t error = co2.getDataReadyStatus(dataReady);
  if (error == 0 && dataReady) {
    co2.readMeasurement(valCo2, valTemp, valHum);
  }

  // 2. Alarm Logic
  if (valCo2 > CO2_ALERT_START) {
    isAlarmActive = true;
  } else if (valCo2 < CO2_ALERT_STOP) {
    isAlarmActive = false;
  }

  // 3. Display Logic
  if (isAlarmActive) {
    drawBigScreen("HIGH CO2 LEVEL", String(valCo2), "ppm", true);
    blinkWarningLed();
  }
  else {
    stopLed();

    if (millis() - lastSwitchTime > SCREEN_SWITCH_INTERVAL) {
      lastSwitchTime = millis();
      currentScreen++;
      if (currentScreen > 2) currentScreen = 0;
    }

    switch (currentScreen) {
      case 0:
        drawBigScreen("AIR QUALITY", String(valCo2), "ppm", false);
        break;
      case 1:
        drawBigScreen("TEMPERATURE", String(valTemp, 1), "\260C", false);
        break;
      case 2:
        drawBigScreen("HUMIDITY", String(valHum, 0), "%", false);
        break;
    }
  }
  delay(50);
}
