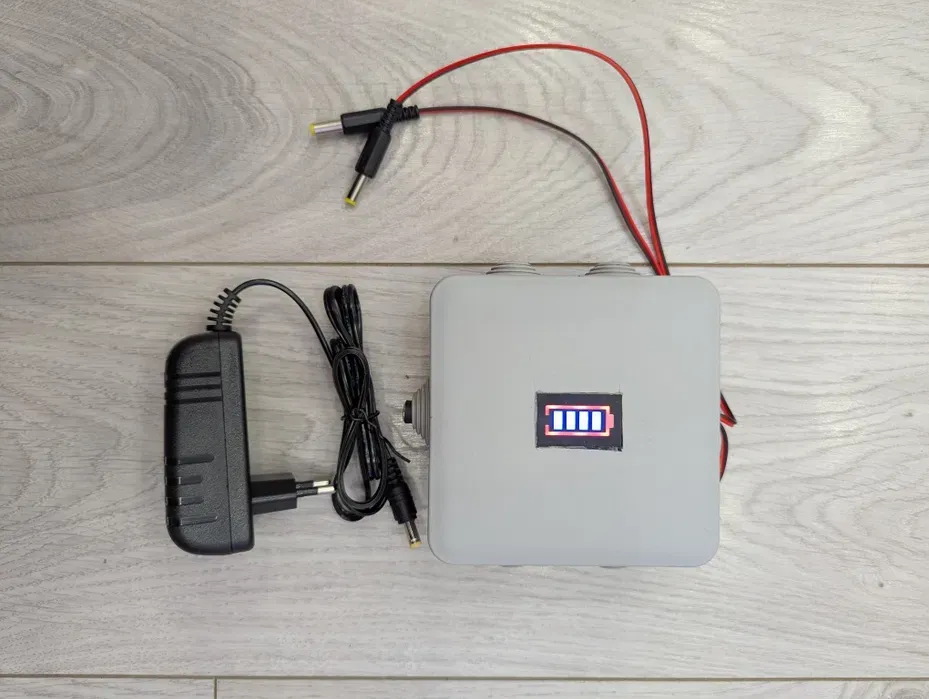

В цій статті коротко розкажу як зібрати ДБЖ власними силами. Для цього знадобляться знання з пайки. І також викладу повний список всіх використаних елементів.

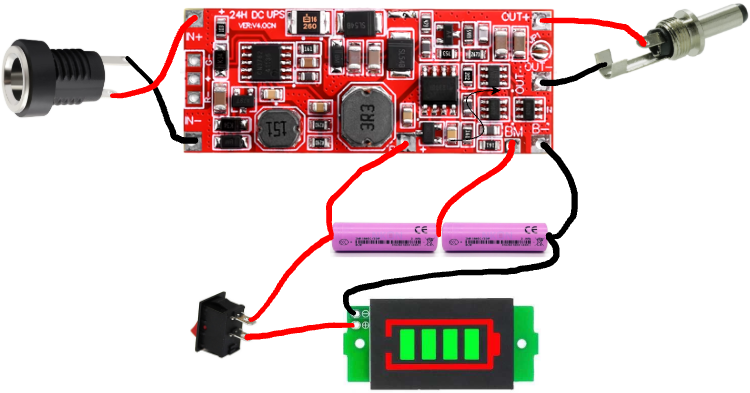

Схема підключення
Головні компоненти:
- корпус - монтажна коробка 85х85. Купував в Аврорі, можна брати де дешевше
- плата ДБЖ 24Вт
З.І. в продавця з'явилася оновлена версія плати, але я особисто її ще не тестував - блок живлення 12В 3А! не менше, бо окрім живлення вашого роутера і оптичного термінала, ще потрібно заряджати акумулятори
З.І. дешевих не беріть, бо дуже багато сміття, яке не видає навіть 2А - Акамулятори. Я особисто замовляв на Nkon
18650 або 21700, але треба чекати пару тижнів. Якщо треба на вже, то можна пошукати на olx, там є і нові і вживані
Акамулятори мають бути спаяні або зварені в збірці 2S

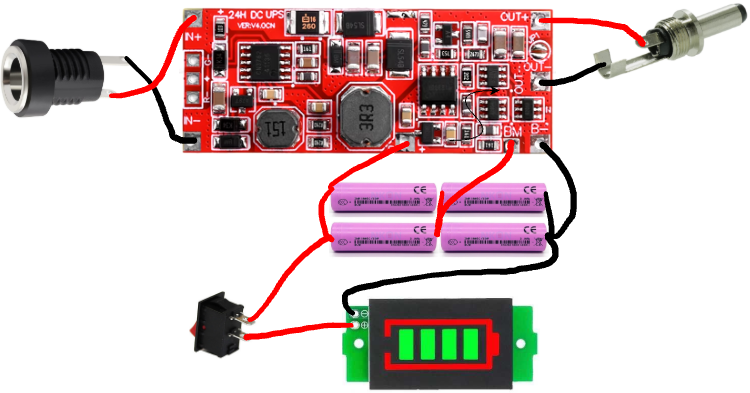

приклад збірки акамулятора 2S2P
Додаткові компоненти:
- конектор dc5525 вихід
- конектор dc5525 вхід
- індикатор заряду акамулятора
Не обов'язково, але хоч якось показує поточний рівень заряду акумулятора - кнопка для вимкнення індикатора зарядки акумулятора. Можна не ставити, якщо вам не заважатиме світло від індикатора вночі
- дріт
- радіатор. Так як індуктори гріються досить сильно, то на них ставлю радіатори
